簡析華夏石油振板式超聲波清洗機的工作原理
振板式超聲波清洗機是利用超聲波在液體中的社會(huì )化作用、加速度作用及直進流作用對液體和污物直接、超聲波清洗間接的作用，使污物層被分散、乳化、剝離而達到清洗目的。超聲波清洗所用的振板式超聲波清洗機中，空化作用和直進流作用應用得更多。
工作原理
振板式超聲波清洗機是通過超聲波發生器將高于20KHz頻率的有震蕩信號進行電功率放大后經超聲波換能器（震頭）的逆壓電效應轉換成高頻機械振動能量通過清洗介質中的聲輻射，使清洗液分子振動并產生無數微小氣泡。氣泡沿超聲傳播方向在負壓區形成、生長，并在正壓區迅速閉合而產生上千個大氣壓的瞬間高壓而爆破，形成無數微觀高壓沖擊波作用于被清洗工件表面。
此即超聲波清洗中的“空化效應”。超聲波清洗機就是基于“空化效應”的基本原理工作的，也因此，超聲清洗對具有內外結構復雜、微觀不平表面、狹縫、小孔、拐角、死角、元件密集等特點的工件均具有卓越的洗凈能力，是其他清洗方法無可比擬的。隨著超聲頻率的提高，氣泡數量增加而爆破沖擊力減弱，設備因此，高頻超聲特別適用於小顆粒污垢的清洗而不破環其工件表面。
大工藝設備
1、超聲波發生器
將工頻電轉變成 28KHZ以上的高頻電信號，通過電纜輸送到換能器上。一般超聲波換能器是固定在清洗槽的底板上，清洗槽內裝滿了液體，當換能器被加上高頻電壓后，它的壓電陶瓷元件在電場作用下便產生縱向振動。
2、超聲波換能器

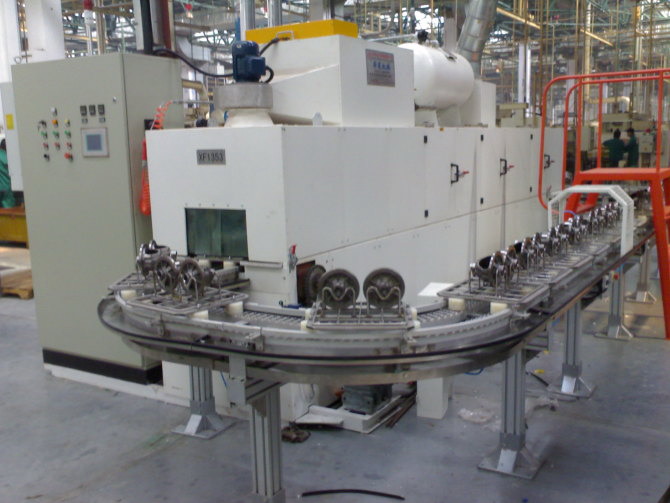

一種高效率的換能元件，能將電能轉換成強有力的超聲波振動，在產生超聲波振動時，仿佛是一個小的活塞，振幅很小，約只有幾微米。但這個振動加速度很大（幾十至幾千個）；槽上具有許多個換能器，施加相同的頻率及相位的電能時，就合成了一個巨大的活塞進行往復振動，這種振動的現象，就是平時我們所說的超聲波。連續通過式清洗機
組成部分說明
(1)換能器：采用特種鋯酸鈦酸鉛PZT壓電陶瓷片組成的三明治式的振動頭具有效率高、壽命長、不易發生故障的優點。換能器采用特種耐高溫、耐振動、高粘度的樹脂膠輔以特殊的方法加以固定絕不脫落，且可耐受100℃150℃的高溫
(2)超聲波發生器（電源）：采用功率MOS管超聲波發生器，電路先進，結構完整，輔以靈敏可靠的集成控制系統，保證了超聲波清洗機在各種負載下穩定工作。發生器體積小巧，外觀新穎，操作十分簡便，產品質量及技術水準可與國外同類產品相媲美，一經推出便受到了同行的重視，更得到了廣大用戶的歡迎。
輔助系統
1、加熱及溫度控制系統：加熱器采用鑄鋁加熱片，可耐酸堿，壽命長。加熱的目的是將清洗劑加熱以增加清洗機的洗滌效果，溫度自動控制，可在適當范圍內隨意調整
2、清洗槽：清洗槽采用SU304不銹鋼經氬弧焊焊制而成，槽體上設置有排渣檢修口、保溫隔聲層等5)槽液循環過濾系統：在該系統中設有過濾器，對槽液進行動態過濾，以維持槽液的清潔度。當工件出槽，經過過濾的液體流經槽體上部的噴淋環節對工件進行一次沖洗，以便沖掉工件出槽，以避免其對下道槽液造成污染。
3、輸送系統：根據被清洗工件的形狀、體積、批量等確定超聲波清洗機的輸送方式及控制方式。典型的輸送方式有——懸鏈、網帶、雙鏈、步進、電葫蘆、自行葫蘆、滾筒、轉盤、龍門架、機械手、吊籃、推盤等等。
4、噴淋漂洗系統：根據被清洗工件的表面狀況，有的清洗機配備噴淋漂洗工序，將超聲波清洗和噴淋清洗有機地結合起來。
5、烘干系統：根據被清洗工件的狀況，有的清洗機配備烘干系統，烘干系統主要由加熱器、風機、吹風噴嘴等組成，溫度自動控制。
